Az alábbi iránymutatásokkal szeretnénk Önnek segítséget nyújtani abban, hogy a fordított ozmózisos víztisztító rendszereket, akár saját maga is, megfelelően, probléma mentesen, hibátlanul be tudja szerelni.
Amennyiben mégis inkább szakemberre szeretné bízni a beszerelést, ez a leírás segíteni fogja őt is.
A víztisztító készülék szerkezete
A. Vízellátás
B. Hideg vizes csap szelep
C. Meleg vizes csap szelep (nem lesz rá szükség)
D. RO (fordított ozmózis) csap; a csap elzárt helyzetben van
E. Mosogató szifon
F. Víztisztító szennyvíz elvezető
G. Tartály (puffer) és elzárója; a csap nyitott helyzetben van
H. Előszűrő ház (5 mikronos üledék szűrő)
I. Aktív szénszűrő ház (klór, és kémiai anyagok szűrése)
J. 1 mikronos szűrő
K. Szűrőház nyitó kulcs
L. Ozmózis szűrő Membrán ház
M. Automata záró szelep
N. Utószűrő (szénszűrő)
A rajzon nem látható, az opciósan a rendszerhez, az utószűrő után csatlakoztatható, kerámia szűrő, ill. a visszasózó feltét!
|
A VÍZTISZTÍTÁS FOLYAMATA
|
|
A víztisztító működési elve, a víztisztítás folyamata
|
A víztisztító, vízszűrő rendszer alapvetően családi háztartások, kisebb cégek egészséges, friss ivóvíz ellátására alkalmas.
A tisztítított víz tápja, a vezetékes ivóvíz hálózat, tehát a készüléket, a normál vezetékes vízhálózatra kell kötni ("A"), általában a konyhában, a mosogató alatti szekrényben elhalyezve, ahol szinte biztos, hogy találunk hideg vizes csapot.
Az alap víztisztító készülék 5 lépcsőben szűri ki a rácsatlakoztatott vezetékes vízből a szükségtelen, esetenként akár káros anyagokat.
A víztisztító berendezést a hidegvizes csapra kell kötni! Ez az ú.n. sarokszelep, általában a konyhában a mosogató alatti szekrényben található.
A hidegvizes betáp után, a víz, a 3 előszűrőn (három függőleges henger "H"-"I"-"J") keresztűl folyik elsőként, ahol azok eltávolítják a vízből a fizikai, és oldott kémiai anyagokat, a klórt, és üledékekeket.
A három előszűrés után, az ozmózis membránon ("L") keresztűl folyik a víz, amely az összes nehézfémet, maradék oldott anyagot eltávolítja a vízből.
A vízvezetékek, a csomagban található vékony fehér csövek, amelyeket méretre vágva használhat. A kis gyorscsatlakozók, a vízcsövek segítségével kötheti a vízhálózatra a víztisztítót, ill. csatlakoztathatja az egyes további elemeket az alapszűrővel..
Az automata zárószelepen keresztűl folyik a "koszos" víz vissza a csatornába, ill. a már szinte teljesen tisztított víz ozmózis szűrőből az ú.n. puffertartályba ("G").
A puffer tartály biztosítja azt, hogy amikor Önnek azonnal több liter tisztított vízre lenne szüksége, akkor legyen honnan kifolyjon, tekintettel, hogy maga a vízszűrés egy igen lassú folymat, és ha azonnal szeretne egy pohár vizet, akkor csak lassan telne meg...
Amikor szüksége van vízre és megnyitja a csapot, akkor a puffer tartályból, egy utószűrőn ("N") keresztűl folyik, hogy közvetlen fogyasztás előtt utoljára mégegyszer kiszűrje az esetleges megmaradt szag, és íz szennyeződéseket.
Opcionálisan lehetnek az alap víztisztító készüléken különböző, további kiegészítők, mint az ásványi anyag visszapótló, vagy a biokerámia egység, vagy esetleg mindkettő. Ezeket a kiegészítőket, mindig sorba kell kötni az utolsó szűrő egységgel.
BESZERELÉSI ELŐKÉSZÜLETEK
A beszerelés előtt, a hely meghatározásnál érdemes szem előtt tartani, hogy a beszerelés után a rendszerhez könnyen hozzá lehessen férni, ha például majd szűrőt kell cserélni. (a három előszűrő a függőleges hengerekben, az ozmózis membrán, és a többi feltét is)
A rendszert vízszintesen és függőleges pozícióban is be lehet szerelni, nem befolyásolja a működését.
A szűrőállványt érdemes a vezetékes vízcsatlakozáshoz közel összeállítani, hogy a maximális vízáramlást kapjon.
A tároló tartályt (puffertartályt) lehet az oldalára is fektetni – ez nem fogja megváltoztatni a rendszer hatékonyságát. Ha nincs elég hely a mosogató alatt, a tartályt egy közeli szekrénybe is beteheti.
A VÍZTISZTÍTÓ FŐCSAP BESZERELÉSE
A víztisztító főcsap felszereléséhez két alkotórészre van szükség. A főelzáró csapra (3/8 colos csatlakozással) valamint a fém közdarabra, amely segítségével a sarokszelepre szerelhetjük a csapot.
1. Csavarja bele a víztisztító elzáró szelepet a fém közdarab oldalába (érdemes tömítő anyagot - kóc, Loctite, vagy teflon tömítő szalagot használni).
Zárja el a lakás hideg víz vonalát, hogy a hidegvíz sarokszelepet ki lehessen csavarni.
Engedje ki a normál mosogatócsapon a nyomást a hidegvíz vonalból.
Csavarja le a mosogató csaptelep flexibilis csövének a hollandi csavarját a sarokszelepről.
 Csavarja ki egy fogó, vagy kulcs segítségével a falból a hidegvizes sarokszelepet.
Tekerje bele a kivett sarokszelepet a közdarab végébe! Használjon ide is tömítő anyagot!
Csavarja vissza a falba a teljes csapszerkezetet, itt is használjon tömítő szalagot.
Ha a víztisztító elzáró szelepét sikerült beszerelni, kösse bele a fehér műanyag vízvezetéket a kék fogantyús elzáró csapba, a kis hollandi segítségével, majd tegye vissza a mosogató csaptelep flexibilis csövét is!
AZ IVÓVÍZ CSAP BESZERELÉSE
(A MOSOGATÓRA)
 A legtöbb mosogatón van egy extra lyuk, hogy további csapokat vagy mosószertartókat lehessen felszerelni. Amennyiben az Ön mosogatóján nincsen még egy lyuk, akkor készítenie kell egyet, vagy rá, a szélére, vagy mellé a munkalapba.

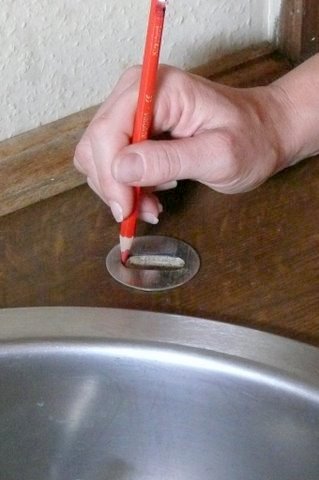

Bárhova is szereli, jelölje ki, rajzolja be a helyet!
Ha porcelán bevonatú mosogató szélére szerelné:
Óvatosan csiszoljon le elég porcelán illetve zománcfelületet, hogy egy fúróheggyel egy 13-es méretű lyukat tudjon fúrni. Elegendő felületet kell megtisztítani, hogy hozzáférjünk a fém alapzathoz.

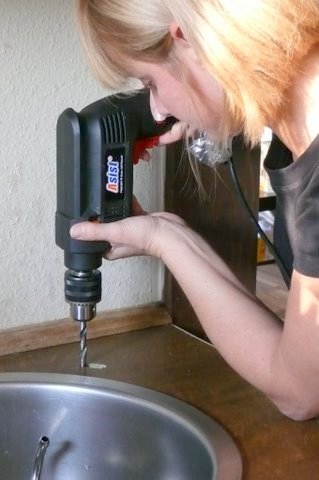

 6-os fúróhegyet használva fúrjon egy lyukat a fém alapzaton keresztül. Alacsony fokozaton és óvatosan használja a fúrót, főleg azon a ponton, ahol a fúró már majdnem elérte a fémet. Amennyiben szükséges, cseppentsen egy vagy két csepp olajat a lyukba a fúró hűtésére.
Ismételje meg ezt a lépést, 13-as fúróhegyet használva.

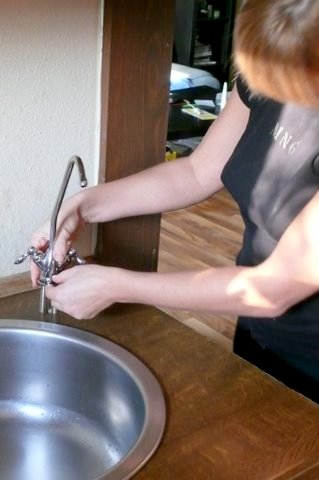

 Helyezze az ivóvíz csapot a lyukba, és egy állítható csavarkulccsal (vagy kézzel) szorítsa be alulról anyacsavart, hogy az tartsa fixen a csapot.

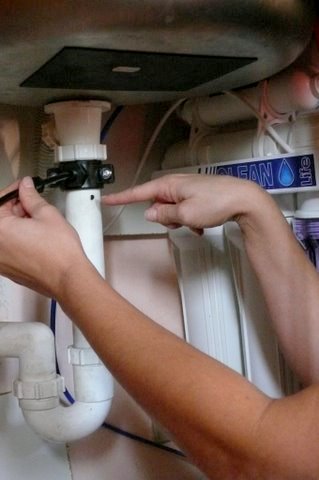

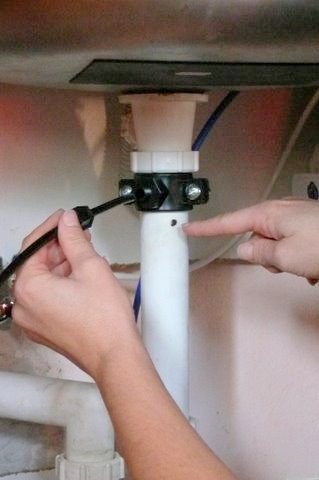

A SZENNYVÍZ ELVEZETŐ BESZERELÉSE
 A szennyvíz elvezetőt a bűzelzáró (p-trap) felett, a vízszintes vagy függőleges záró részre kell felszerelni.

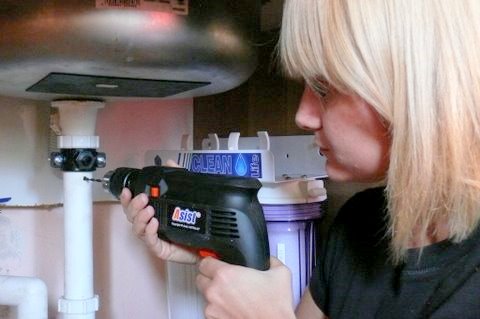

Fúrjon egy 6,5-es lyukat a szennyvíz elvezető csőbe, megfigyelve a fenti pozíciót.
 Állítsa be a szennyvíz elvezetőt, hogy a lyukakkal egy sorban legyen. (A fúró lehet balra a hátsó lyukban, hogy egy sorban legyenek.) Óvatosan húzza meg mindkét csavart a szennyvíz elvezetőn amíg azok rögzülnek. Ne húzza túl szorosra.
A VÍZTÁROLÓ TARTÁLY BESZERELÉSE
- Tekerjen 4-5 adag teflon szalagot a fémtartály csavarmenetére.
- Kézzel szorítsa rá a műanyag záró szelepet a tartályra. (Erősen, de ne húzza túl szorosra.)
- Csak az eredeti tartály használható a rendszerhez!

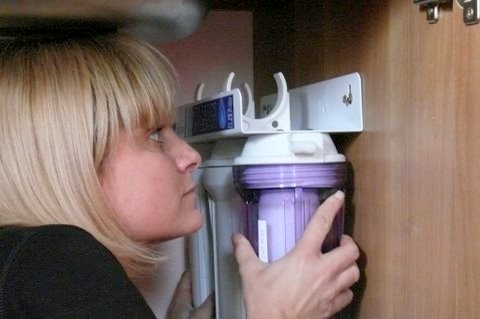

A TISZTÍTÓ BERENDEZÉS FELSZERELÉSE
 A víztisztító berendezés FELSZERELÉSE nem feltétlen szükséges!

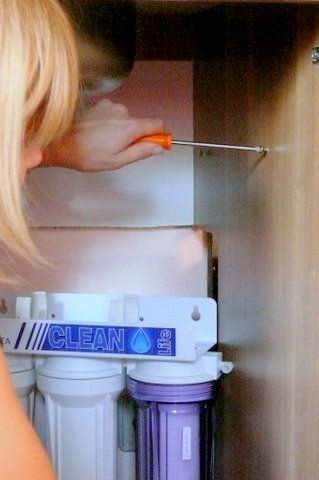

Jelölje be a csavarok helyét a tetszőleges pozíciókban (a tisztító berendezés hátulján található tartók távolságát figyelembe véve).
 Fúrja a fa csavarokat a megjelölt pozíciókba. Hagyja, hogy a csavarfejek egy kicsit kilógjanak.
A tisztító berendezést akassza a csavarokra.
- Vegye le a membrán szűrőházának a fedelét.
- Tegye be a membránt úgy, hogy óvatosan beletolja a membrán végét a szűrőház másik végébe addig, amíg az teljesen nem illeszkedik (a membrán végén lévő gumigyűrűre kenjen egy kevés szilikon zsírt, hogy a gumigyűrű el ne mozdulhasson).
- Tegye vissza a szűrőház fedelét odafigyelve arra, hogy az O gyűrű a helyén maradjon.

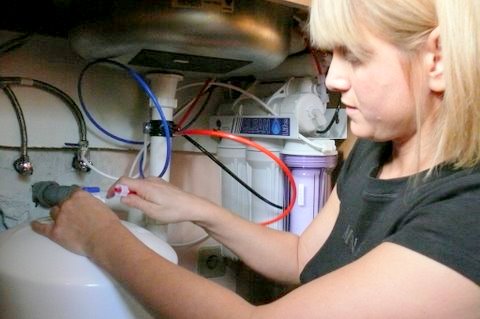

A CSŐVEZETÉK CSATLAKOZTATÁSA

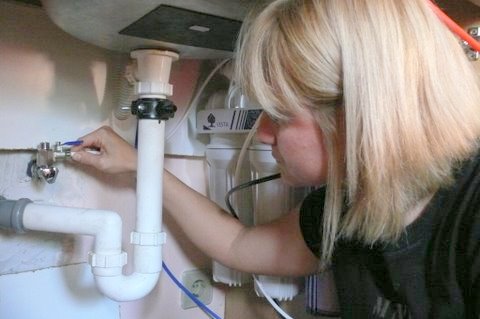

 A. Csatlakoztassa a víztisztítót a vízellátó csaphoz (kék színű csap)
B. Csatlakoztassa az ivóvíz csapot is.
 C. Csatlakoztassa a szennyvíz elvezető csövet is. nem szükséges nagyon meghúzni a csavart.
 D. Csatlakoztassa a víztároló tartályt is.
A RENDSZER ELINDÍTÁSÁNAK FOLYAMATA
- Most, hogy minden csatlakoztatva van, kapcsolja be a vizet, hogy lássa, nem folyik-e valahol.
- Bizonyosodjon meg arról, hogy a tartály fogantyú szelepe el van zárva (a fogantyú merőlegesen álljon a csaphoz viszonyítva).
- Nyissa meg az ivóvíz csapot.
- Néhány percen belül (max. 15 perc) a víz lassan elkezd folyni a csapból.
- Legalább 30 percen keresztül hagyja folyni a vizet. Első használatnál a víz átmossa a szénszűrőket.
- Ez első kifolyatás után nyissa meg a víztároló tartály zárószelepét, és zárja el az ivóvíz csapot.
A tartály fel fog töltődni vízzel (ez általában 2-3 órát vesz igénybe). Miután a tartály feltöltődött, nyissa meg az ivóvíz csapot, majd folyassa ki az összes vizet a tartályból. Amikor készen van, már csak egy kevés víz fog kifolyni az ivóvíz csapból.
NE FOGYASSZON AZ ELSŐ TARTÁLY VIZBŐL !
- Zárja el az ivóvíz csapot. A rendszer most már készen áll a használatra.
BIZTONSÁGI FIGYELMEZTETÉSEK
A VÍZADAGOLÓ MŰKÖDÉSI FELTÉTELEI
SZŰRŐK
Szűrőcsere folyamata:
Zárja el a vizet, hogy ne kerüljön több víz a rendszerbe.
Zárja el a víztároló tartály zárószelepét úgy, hogy a fogantyú merőlegesen álljon a csaphoz viszonyítva.
Kapcsolja be a rendszer csapot, hogy az extra víz és nyomás kiürüljön.
Távolítsa el a szűrőházakat egy szűrőház csavarkulccsal.
Gumikesztyűvel vegye ki a szűrőket.
Ellenőrizze le az O gyűrűket. Jó állapotban kell legyenek, hogy megfelelően zárjanak.
Tisztítsa meg a házat forró, szappanos vízzel (viseljen továbbra is gumikesztyűt).
Fertőtlenítse a rendszert ezüst kolloiddal (KOMITO ezüst kolloid cseppek), hogy a rendszer tökéletesen vírus és baktériummentes legyen.
Helyezze be az új szűrőket az új szűrőkbe.
Nyissa meg a vizet és hagyja nyitva a csapot, hogy átmossa a szenet legalább 15 percig.
Nyissa ki újra a tartály zárószelepét.
A rendszer készen áll a használatra.
A forrásvíz lehet keményebb és üledékkel teli, mely megkívánhatja az előszűrők akár három havi cseréjét is. A legtöbb városi víz általában lágyabb és tisztább. Az első üledék szűrőn láthatja, hogy az mennyire piszkos. Amikor a fehér szűrőnek karton színe van, akkor cserélni kell.
FONTOS EMLÉKEZTETŐ
-
Az ozmózis membránt nem érheti forró víz.
-
Az ozmózis membránt nem érheti klór.
-
A szénszűrők eltávolítják a klórt, mielőtt az a membránba juthatna.
-
Kövesse a helyi vízvezeték szerelési szabályokat, amikor beszereli a rendszert.
-
A rendszernek 3-7 bar nyomás kell.
